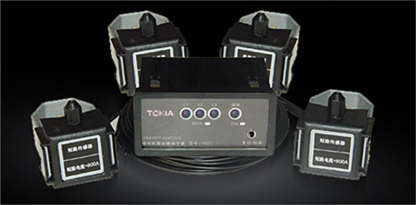

面板型故障指示器主要有主機和短路（接地）電流傳感器兩大部分組成。主機外形尺寸為長×寬×高=93×43×80mm，控制柜上主機安裝開口尺寸為長×寬=91.5mm×43.5mm。指示器主機安裝在配電柜的前面板上，接地或短路傳感器安裝在被檢測的線路上，傳感器和主機通過光纖連接。
安裝步驟：
一、主機與電流傳感器的安裝：主機安裝在配電柜的前面板上；短路電流傳感器安裝在環網供電線路的A、B、C三相上，必須緊固地套接在被檢測的線路上；接地電流傳感器安裝在已分開的剝?nèi)テ帘蔚娜嚯娎|總線上。
二、主機與電流傳感器的接線連接：在主機背面可見一組16位的端子排，是用以檢測故障的電流傳感器數據輸出信號與主機連接的接口。具體安裝步驟如下：
1.將對應A相短路電流傳感器的兩條紅色數據線分別連接到接口端子排的6和7號位上，另一條黑色的線接在接口端子排的5號位上。
2.將對應B相短路電流傳感器的兩條紅色數據線分別連接到接口端子排的9和10號位上，另一條黑色的線接在接口端子排的8號位上。
3.將對應C相短路電流傳感器的兩條紅色數據線分別連接到接口端子排的12和13號位上，另一條黑色的線接在接口端子排的11位上。
4.將對應接地電流傳感器的兩條紅色數據線分別連接到接口端子排的15和16位上，其余一條黑色的線接在接口端子排的14位上。
安裝接地故障傳感器時，把鋼帶兩端緊固螺絲擰出，使鋼帶脫出后將三相電纜套入其中，在合適的位置將緊固螺絲擰緊，收緊尼龍?jiān)鷰В怪荒芩蓜?dòng)，然后將電纜與顯示儀器后面板的接地傳感器接線端子相連接。
安裝短路故障傳感器時，將緊固環兩端的螺絲擰下，套住電纜后，將緊固環上的螺絲擰緊，并將調節螺桿旋動，使之固定在電纜上。然后將光纜的一端與光纜接口連接，將螺絲旋緊，光纜的另一端與顯示儀器后面板的短路接口連接，連接時應注意相位。
安裝完畢，按下檢測/復位按鈕進行自檢，指示燈閃爍，表示顯示儀器工作正常，然后再次按下按鈕，指示燈停止閃爍即已投運。 |
